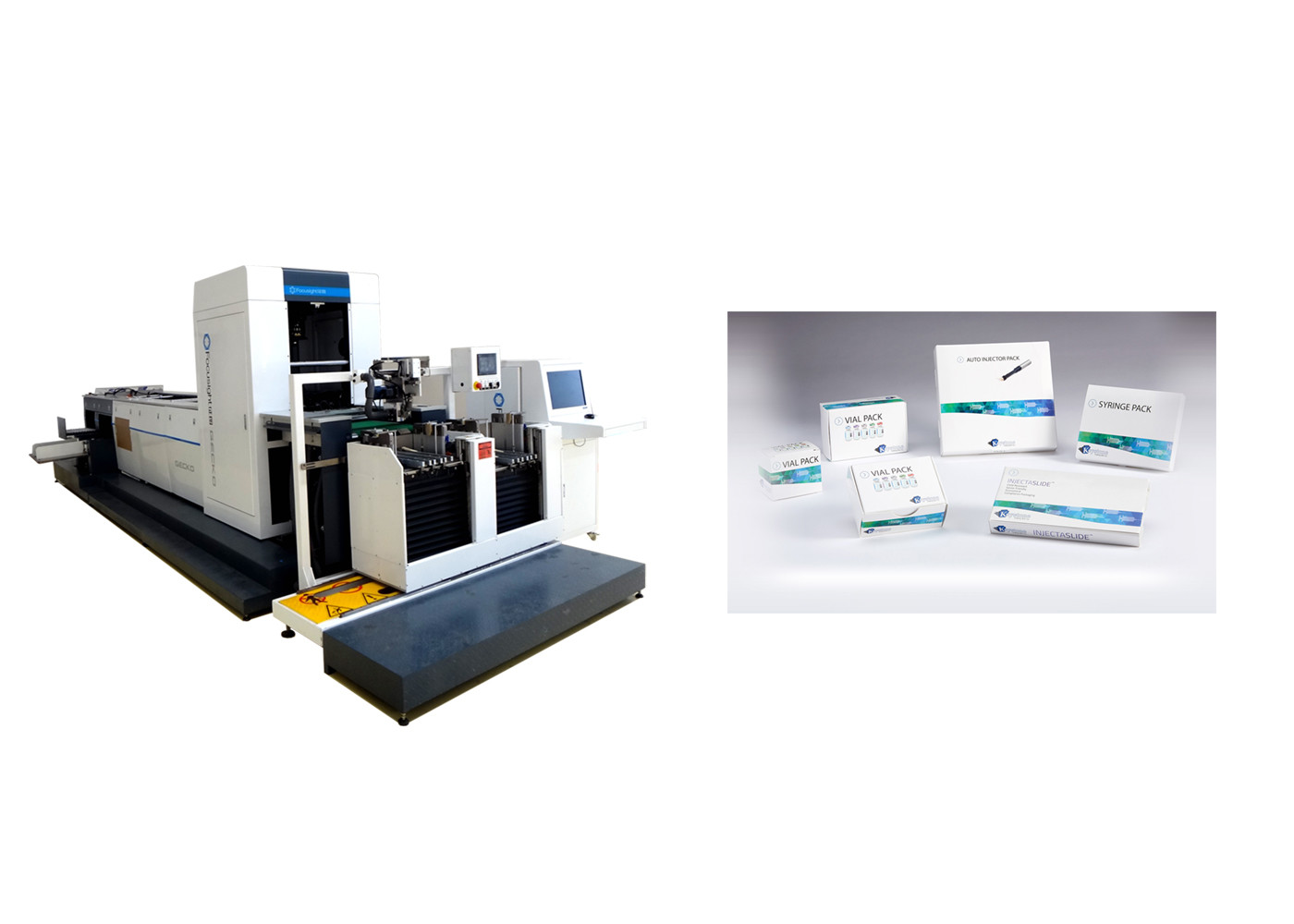

Verpackenvisions-Systeme Focusight für Telefon-Kasten-Verpackendruckinspektion
Produktdetails:
Herkunftsort: | CHINA |
Markenname: | FOCUSIGHT |
Zertifizierung: | ISO9001/CE |
Modellnummer: | FS-GECKO-500 |
Zahlung und Versand AGB:
Min Bestellmenge: | 1 |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Sperrholz |
Lieferzeit: | 60 Tage |
Versorgungsmaterial-Fähigkeit: | 20 Maschinen/Monat |
Detailinformationen |
|||
Name: | Qualitätskontrollvisionssysteme | Anwendung: | Telefon-Kasten-Verpackendruckinspektion |
---|---|---|---|
Modell: | FS500 Gecko-P3A1N1 | Maximale Größe: | 500mm |
Markieren: | industrielles Visionssystem,Visionsinspektionsausrüstung |
Produkt-Beschreibung
Focusight-Visions-System für Größen-Telefon-Kasten-Verpackendruckinspektion des Maximum-500mm
TECHNISCHE SPEZIFIKATION — FS500Gecko-P3A1N1
Gerät
Produkt-Name | Produkt-Modell | Papiersorte |
Druckqualitäts-Bild-Erfassungssystem V2.0 | FS500 Gecko-P3A1N1 | Gold, Silber u. weiße Karte |
Maschinen-Konfiguration, Funktionen u. Parameter
-
Annahme von Produktarten
Art | Klassifikation | Beschreibung |
Kasten | 3 oder mehr | Graue Karte u. weiße Karte |
1. Maschinenkonfiguration
Projekt-Name | Konfigurations-Anweisung | Nein. | Funktions-Beschreibung | |
Die Abteilung der Entdeckungs- u. Maßverteilung Reihe | Vorderes Druckvariable Code-Entdeckungsstation | Exklusive deutsche Kamera der Farbe C4kCCD | 1 |
|
Importierte optische Darstellungslinse | 1 | |||
Engagierte Leuchtequelle, Länge 525mm. | 1 | |||
Hochgeschwindigkeitsbildverarbeitungscomputerarbeitsplatz (einschließlich Hochgeschwindigkeitsbilderwerb und Verarbeitungskarte) | 1 | |||
Positive drückende Lack-Inspektions-Station | US importierte Zeilenkamera E2V-Hochgeschwindigkeits-Pixels 8K | 1 |
|
|
Importierte optische Darstellungslinse | 1 | |||
Engagierte schiefe Lichtquelle, die Länge von 525mm | 1 | |||
Hochgeschwindigkeitsbildverarbeitungscomputerarbeitsplatz (einschließlich Hochgeschwindigkeitsbilderwerb und Verarbeitungskarte) | 1 | |||
Prägungsentdeckungsstation des positiv Film |
US importierte Zeilenkamera E2V-Hochgeschwindigkeits-Pixels 8K | 1 |
|
|
Importierte optische Darstellungslinse | 1 | |||
Engagierte reflektierende Lichtquelle, die Länge von 570mm | 1 | |||
Hochgeschwindigkeitsbildverarbeitungscomputerarbeitsplatz (einschließlich Hochgeschwindigkeitsbilderwerb und Verarbeitungskarte) | 1 | |||
Rückentdeckungsstation |
Farbenreiche Hochgeschwindigkeitskamera 4kCCD des Importes | 1 |
|
|
Importierte optische Darstellungslinse | 1 | |||
Spezielle Lichtquelle des Streifens, Länge von 525mm. | 1 | |||
Hochgeschwindigkeitsbildverarbeitungscomputerarbeitsplatz (einschließlich Hochgeschwindigkeitsbilderwerb und Verarbeitungskarte) | 1 | |||
Oberflächenreihe |
Gesichtsreihenkamera und -linse | 1 |
|
|
Lichtquelle der speziellen Oberflächenreihe | 1 | |||
Ermitteln Sie Software-Konfiguration | Drucken Sie Inspektions-Modul für Sichtprüfungs-Software FSCheck V2.0 | 1 | ||
Zweidimensionales Codeentdeckungsmodul | 1 | Entdeckung von rekodieren, Fehlercode, fehlender Code und so weiter | ||
Defekt-Entdeckungs-statistischer Bericht |
1 | Kann für die Defektstatistiken Art, Daten und andere Informationen ermittelt werden | ||
Entdeckungsausrüstung | Spezielles Staubkollektordruckkabinett | 1 | Schutz von Entdeckungsgeräten vor Staub | |
Industrielle Abkühlungsklimaanlage | 2 | Schutz von Entdeckungsgeräten vor Prozesswärme | ||
22 Zoll LCD-Monitor und Tastatur und Maus | 1 | |||
Solides und helles Warnungsgerät | 1 | Fehlercode wenn die Codewiederwarnung | ||
Mechanische Plattformkonfiguration | Mechanische Getriebeplattform-Strukturkonfiguration | Reibungskartenaussteller | 1 | |
Auf der Saugart-Kartenstruktur | 1 | |||
Doppel-Stückchen auf der Sog-ähnlichen Kartenstruktur | 1 | |||
Anmerkung: der Film und der wasserbasierte Lack und anderer, die einfach ist, die Probe zu verkratzen, ist nicht im Rahmen der Reibungstechnologie | ||||
Elektrostatisches Ionenschlagstaub | 1 | Entfernen Sie Papierwolle, um falsche Inspektion zu vermeiden | ||
Gute Produktstruktur | 1 |
RFish-Skala empfangen ☐ vertikales empfangenes Papier |
||
Skalen, die Müllabfuhrpunkt drehen | 1 | |||
Pneumatischer Ausschusshochgeschwindigkeitsmechanismus | 1 | |||
Hinterer Monitor | 1 | |||
Elektrisches Stützsystem | 1 | Standardisieren Sie die Operation | ||
Starkes elektrisches Teil der mechanischen Plattform | Deutschland NÄHT Hauptmotor | 1 | Hauptleitungsgetriebe der Versorgung 4KW | |
Deutschland NÄHT Zufuhrmotor | 1 | Fütterungsstoffsendeleistung der Versorgung 1.5KW | ||
Luftpumpe | 1 | 2 台 4KW | ||
Guter Sammlungsmotor | 1 | 0.4KW | ||
Überschüssiger Motor | 1 | 0.4KW | ||
Erschütterungsmotor | 1 | 0.04KW |
Anmerkung 1: Das Kraftübertragungssystem erfordert den Benutzer, die Fabrik zentralisierte Gasquelle oder den externen Luftkompressor zur Verfügung zu stellen, damit die Ausrüstung den Abfall entfernt.
- Gerätfunktionsparameter
Projekt | Funktionsparameter | |
Maximale Entdeckungsgeschwindigkeit | 220m/min 180m/min | |
Blickfeld | 500mm | |
Maximales Papierformat | Reibungs-Zufuhr | 480mm (Breite) * 420mm (Länge) |
Saugzufuhr | 480mm (Breite) * 420mm (Länge) | |
Minimales Papierformat | Reibungs-Zufuhr | 90mm (Breite) * 90mm (Länge) |
Saugzufuhr | 90mm (Breite) * 120mm (Länge) | |
Passen Sie sich Papiergewicht an | 90~350g/㎡ (Papiergewicht > 195g) | |
Darstellungsgenauigkeit (Millimeter) |
Direkte Stations-Bild-Genauigkeit: 0.12mm*0.12mm (4KCamera) Schiefe Stations-Bild-Genauigkeit: 0.06mm*0.12mm (8KCamera) Reflexions-Stationsbild Genauigkeit: 0.06mm*0.12mm (8KCamera) 220m/min Rückstations-Bild-Genauigkeit: 0.13mm*0.24mm (4KCamera) Reihen-Bild-Genauigkeit: 0.067mm*0.067mm |
|
Bild-Genauigkeit (Millimeter) |
Direkte Stations-Bild-Genauigkeit: 0.12mm*0.12mm (4KCamera) Schiefe Stations-Bild-Genauigkeit: 0.06mm*0.12mm (8KCamera) Reflexions-Stationsbild Genauigkeit: 0.06mm*0.12mm (8KCamera) 180m/min Rückstations-Bild-Genauigkeit: 0.13mm*0.24mm (4KCamera) Reihen-Bild-Genauigkeit: 0.067mm*0.067mm |
|
(Defektkontrast von 40) Defektentdeckungsprogramm |
|
|
Strichkode-Entdeckung |
|
|
Variable Codeentdeckung (Gesichtsreihe) |
Unterstützungen einzeln und doppelte Linie, alphanumerisch oder alphanumerische Zeichen; |
- Technische Parameter
Plattformkonfigurationsbeschreibung |
Maschinenmaße Langes × hohe × Breite (Millimeter) |
Ausrüstungsbereich Länge × Breite (Millimeter) |
Maschinengewicht (Tonnen) | Maschinenenergie Kilowatt |
Doppelte Stationskarten- + -Fischschuppelieferung | 6880×2300×3160 | 6900×3200 | 3 | 16 |
Mischzufuhr- + Fischschuppelieferung | 7980×2300×3430 | 8000×3500 | 3,3 | 17 |
Mischzufuhr + vertikale Lieferung | 7140×2300×3377 | 7200×3400 | 3,5 | 18 |
- Enthaltene Teile und Service
Zusätze:
- Wir stellen 24 Stunden Fernsprechdienst während und nach dem Garantiezeitraum zur Verfügung;
- die Produktionsansiedlung in Changzhou, die Zahlangestellten - 200, Dienstleistungen, schnellere Antwort; Service-Team haben 45 Fachleute, damit Kunden technische Unterstützung gewähren, um das innerhalb 12 Stunden sicherzugehen, um die Szene zu erreichen.
- um Netzs- mit größerer geographischer Ausdehnungsoftware zur Verfügung zu stellen bemängeln Sie das Modellieren der Wartung und des Netzes mit größerer geographischer Ausdehnung;
- zu einen Satz der Ersatzfestplatte zur Verfügung stellen, wenn der Festplattenlaufwerkausfall IPC, der Kunde den Feldbetreiber sofort vereinbaren kann, um das Ganze zu ersetzen
- Unser Kundendienstpersonal zur Szene nach der Diagnose und der Wartung und füllt dann die relevanten Zusätze, um zu garantieren, dass die Einzelfertigung nicht betroffen ist
Installations-Anforderungen
1. Bei der Entleerung, zuerst entfernen Sie die Ausrüstung vom LKW mit einem Kran oder einem Gabelstapler, dann öffnen Sie die Holzkiste, und schädigen Sie nicht die Abdeckung;
2. Wenn Sie die Gesamtbehandlung verwenden, verwenden Sie bitte 3 Tonnen und mehr als 3 Tonnen Gabelstapler;
3. Wenn Sie Teile auswechseln, verwenden Sie bitte mindestens 2 Tonnen und mehr als 2 Tonnen Gabelstapler:
4. Ausrüstung um mindestens 500mm Personallaufsteg;
5. zentralisierte Luftzufuhr oder externer Luftkompressor, Tracheadurchmesser 12mm mindestens, der Ertrag stability> 0.8Mpa Druck, 400mm Breite, 300g/㎡ über dem Farbkasten, weggeworfener Ertrag stability> 1Mpa Druck zu sein-;
6. Maschine mit 3-phasiger Stromversorgung 5 Draht380v/50/60HZ, die Maschine muss reiben, die Gesamtleistung von 15KW;
7. Linie Anforderungen: größer als oder Gleichgestelltes zu 10 Quadratmillimetern Kupferkernkabel.
8. Verwenden Sie einen Leistungsschalter, der als größer sind oder Gleichgestelltes bis 60, und der Inverter hat hohe Harmonik ohne den Bedarf an einem Sekundärschutz.
